Introduzione al prodotto

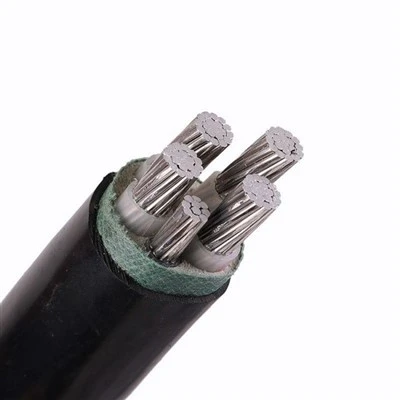

Il cavo solare sotterraneo per batteria di alimentazione a nucleo singolo tipo YJLV MC/SWA è una soluzione di trasmissione di potenza ad alta-affidabilità sviluppata appositamente per la posa sotterranea, l'energia solare fotovoltaica e gli scenari di costruzione. Caratterizzato da un design specializzato con nucleo sotterraneo, è progettato per offrire prestazioni stabili in ambienti sotterranei difficili, resistendo efficacemente alla corrosione del suolo e alle sollecitazioni meccaniche esterne. Dotato di armatura in filo d'acciaio in PVC di alta-qualità, questo cavo migliora la protezione meccanica, garantendo un funzionamento sicuro a lungo-termine anche in progetti di costruzione e di energia solare complessi. Con l'anima in alluminio come conduttore e l'isolamento XLPE, soddisfa gli standard internazionali del settore, rendendolo una scelta affidabile per gli acquirenti globali che cercano soluzioni durevoli per la trasmissione di energia sotterranea.
Dettagli tecnici
|
Parametro |
Specifica |
Parametro |
Specifica |
|
Modello |
YJLV |
Tensione nominale |
8,7 kV, 10 kV, 15 kV, 20 kV, 26 kV, 35 kV |
|
Materiale conduttore |
Alluminio |
Materiale isolante |
XLPE |
|
Materiale della giacca |
PVC |
Tipo di armatura |
Nastro d'acciaio corazzato |
|
Temperatura operativa |
90 gradi |
Colore |
Nero (ortografia corretta) |
|
Sezione trasversale |
Personalizzabile |
Numero di core |
Personalizzabile (single core predefinito) |
|
Tipo di tensione |
BT/MT/AT |
Quantità minima di ordine |
100 metri |
|
Certificazioni |
CCC, ISO |
Servizio personalizzato |
OEM e ODM supportati |
|
Origine |
Hebei, Cina |
Principali applicazioni |
Posa sotterranea, solare fotovoltaico, centrale elettrica, distribuzione di energia, edilizia |
Caratteristiche
La temperatura operativa è la temperatura operativa nominale massima del conduttore, che è di 90 gradi; la temperatura massima durante un cortocircuito non deve superare i 250 gradi e la durata non deve superare i 5 secondi; la temperatura di installazione e posa è la temperatura minima per l'installazione e la posa del cavo, che non è inferiore a 0 gradi; per i cavi posati ad aria-, la temperatura ambiente è di 40 gradi; per i cavi posati nel terreno-, la temperatura ambiente è di 25 gradi.
|
Specifiche e parametri del cavo-singolo con anima in alluminio isolato xlpe rivestito in PVC |
|||||
|
Area della sezione trasversale nominale |
Spessore dell'isolamento |
Spessore della guaina |
Complessivamente ca |
ca. peso |
Massima resistenza CC del conduttore a 20 gradi |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Vantaggi principali e campi di applicazione
Il design del nucleo sotterraneo di questo cavo è specificamente ottimizzato per la posa sotterranea, consentendogli di adattarsi a varie condizioni del terreno e di resistere all'umidità, alla corrosione e alla pressione esterna. L'armatura integrata in filo di acciaio pvc fornisce un'eccezionale resistenza meccanica, prevenendo danni causati da macchinari edili, impatto di rocce e altri fattori esterni durante l'installazione e il funzionamento. Con isolamento XLPE e guaina in PVC, il cavo offre prestazioni dielettriche e resistenza all'usura superiori, garantendo una trasmissione di potenza stabile per impianti solari fotovoltaici, centrali elettriche e progetti di costruzione.
Essendo un cavo di alimentazione versatile, supporta sezione trasversale e quantità di conduttori personalizzabili (con conduttore singolo come impostazione predefinita), soddisfacendo perfettamente le diverse esigenze di diversi livelli di tensione (LV/MV/HV). La combinazione di nucleo sotterraneo e filo di acciaio in PVC lo rende ideale per la posa sotterranea, la generazione di energia solare fotovoltaica, la distribuzione di energia e i cantieri. Supportato da servizi OEM e ODM e da una MOQ di 100- metri, offre opzioni di approvvigionamento flessibili per acquirenti globali, sia per prove su piccoli lotti- che per applicazioni di progetti su larga scala.
