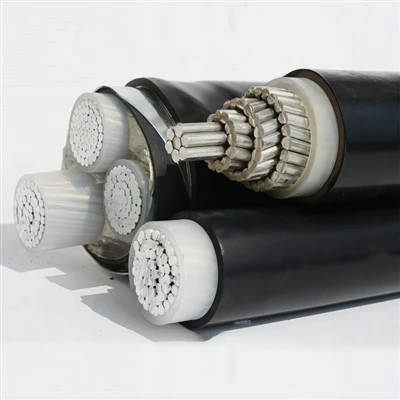

Panoramica del prodotto
Il cavo MC per centrale elettrica YJLV è una soluzione di trasmissione di potenza single-ad alte-prestazioni progettata per ambienti impegnativi di centrali elettriche, energia fotovoltaica e costruzioni industriali. Essendo un cavo specializzato in trefoli di alluminio, utilizza conduttori intrecciati in alluminio di alta-qualità che offrono flessibilità e capacità di trasporto di corrente-superiori, rendendolo ideale per il cablaggio aereo e progetti di distribuzione dell'energia su larga-scala. Questo cavo di alimentazione in bundle presenta un'esclusiva struttura in bundle, abbinata a isolamento XLPE e rivestimento in PVC, per fornire un isolamento elettrico e una protezione meccanica eccezionali. Progettato per resistere a condizioni esterne estreme e all'uso industriale intenso, si adatta perfettamente ai livelli di tensione LV, MV e HV, offrendo una soluzione di alimentazione affidabile ed economicamente vantaggiosa per gli acquirenti globali del settore energetico e industriale.
Specifiche tecniche
|
Elemento parametro |
Dettagli delle specifiche |
Elemento parametro |
Dettagli delle specifiche |
|
Numero di modello |
YJLV |
Materiale conduttore |
Alluminio (filo di alluminio) |
|
Tensione nominale |
8,7 kV, 10 kV, 15 kV, 20 kV, 26 kV, 35 kV |
Materiale della giacca |
PVC |
|
Materiale isolante |
XLPE |
Temperatura di lavoro |
90 gradi |
|
Tipo di armatura |
Nastro d'acciaio corazzato |
MOQ |
100 metri |
|
Colore |
Nero (ortografia corretta) |
Numero di core |
Personalizzabile (single core predefinito) |
|
Sezione trasversale |
Personalizzabile |
Certificati |
CCC, ISO |
|
Tipo di tensione |
Disponibili BT/MT/AT |
Luogo di origine |
Hebei, Cina (diretto dalla fabbrica) |
|
Servizio personalizzato |
OEM e ODM supportati |
Scenari di utilizzo |
Pacchetto sopraelevato, edilizia industriale |
|
Principali applicazioni |
Centrale elettrica, energia fotovoltaica, distribuzione di energia |
- |
- |
Caratteristiche
La temperatura operativa è la temperatura operativa nominale massima del conduttore, che è di 90 gradi; la temperatura massima durante un cortocircuito non deve superare i 250 gradi e la durata non deve superare i 5 secondi; la temperatura di installazione e posa è la temperatura minima per l'installazione e la posa del cavo, che non è inferiore a 0 gradi; per i cavi posati ad aria-, la temperatura ambiente è di 40 gradi; per i cavi posati nel terreno-, la temperatura ambiente è di 25 gradi.
|
Specifiche e parametri del cavo-singolo con nucleo in alluminio isolato xlpe rivestito in PVC |
|||||
|
Area della sezione trasversale nominale |
Spessore dell'isolamento |
Spessore della guaina |
Complessivamente ca |
ca. peso |
Massima resistenza CC del conduttore a 20 gradi |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Vantaggi principali e scenari applicativi
La struttura in filo di alluminio è la pietra angolare delle prestazioni di questo cavo, offrendo un'eccellente flessibilità che semplifica l'installazione in complessi percorsi aerei pur mantenendo un'eccezionale conduttività. L'alluminio intrecciato riduce inoltre il rischio di rottura del conduttore durante la piegatura o l'espansione termica, garantendo una durata a lungo-termine nelle centrali elettriche e negli ambienti industriali. Essendo un cavo di alimentazione in bundle premium, il suo design in bundle integrato ottimizza l'utilizzo dello spazio per le linee aeree, semplifica la gestione delle linee e migliora l'efficienza complessiva del sistema-fondamentale per i parchi fotovoltaici su larga-scala e le reti di distribuzione dell'energia.
Dotato di isolamento XLPE, il cavo offre rigidità dielettrica e resistenza al calore superiori, prevenendo la rottura dell'isolamento anche in caso di funzionamento continuo a carico elevato. La guaina in PVC fornisce una solida protezione contro i raggi UV, l'umidità e l'abrasione meccanica, mentre l'armatura in nastro di acciaio migliora la resistenza agli impatti esterni e alla compressione, rendendola adatta per ambienti esterni e industriali difficili. Con le certificazioni CCC e ISO, questo cavo è conforme agli standard internazionali di qualità, offrendo agli acquirenti globali la fiducia nella sua sicurezza e affidabilità.
Completamente personalizzabile nella sezione-e nel numero di conduttori (con conduttore singolo come impostazione predefinita), il cavo Aluminium Strand può essere personalizzato per soddisfare le specifiche esigenze di trasmissione di potenza di centrali elettriche, progetti fotovoltaici e cantieri industriali. Supportato dalla fornitura diretta-della fabbrica di Hebei, Cina, offre prezzi competitivi e tempi di consegna rapidi. Supportato da servizi OEM e ODM e da una MOQ di 100-metri, offre opzioni di approvvigionamento flessibili sia per prove in piccoli-lotti che per implementazioni di progetti su larga scala.
