Panoramica del prodotto

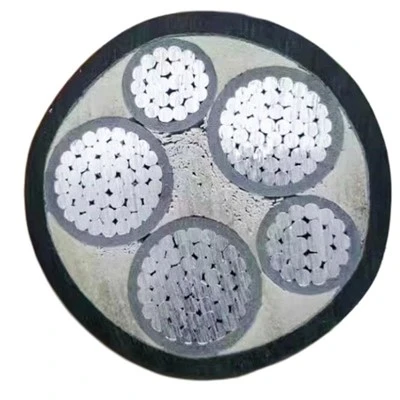

Il cavo solare in alluminio YJLV è una soluzione dedicata per la trasmissione di potenza progettata per i sistemi di energia solare, caratterizzata da una specifica predefinita di 4x50 mm² con isolamento XLPE e guaina in PVC. Realizzato con conduttore in alluminio solare di alta-qualità, offre eccezionale conduttività elettrica e resistenza agli agenti atmosferici, adattandosi perfettamente alle difficili condizioni operative dei progetti di energia solare. Questo cavo con guaina in PVC è progettato con uno strato esterno resistente che fornisce una forte protezione contro i raggi UV, l'umidità e l'usura meccanica, garantendo un funzionamento stabile a lungo-termine nelle installazioni solari all'aperto. Con sezione trasversale e quantità di nuclei personalizzabili, soddisfa le diverse esigenze di trasmissione di potenza dei progetti globali solari, di distribuzione di energia e industriali.
Specifiche tecniche
|
Parametro |
Specifica |
Parametro |
Specifica |
|
Modello |
YJLV |
Tensione nominale |
8,7 kV, 10 kV, 15 kV, 20 kV, 26 kV, 35 kV |
|
Materiale conduttore |
Alluminio (alluminio solare) |
Materiale isolante |
XLPE |
|
Materiale della giacca |
PVC |
Tipo di armatura |
Nastro d'acciaio corazzato |
|
Temperatura operativa |
90 gradi |
Colore |
Nero |
|
Sezione trasversale |
Personalizzabile (predefinito 4x50 mm) |
Numero di core |
Personalizzabile |
|
Tipo di tensione |
Disponibili BT/MT/AT |
Quantità minima di ordine |
100 metri |
|
Certificazioni |
CCC, ISO |
Servizio personalizzato |
OEM e ODM supportati |
|
Origine |
Hebei, Cina (diretto dalla fabbrica) |
Specifica tipica |
4x50 mm² |
Caratteristiche
La temperatura operativa è la temperatura operativa nominale massima del conduttore, che è di 90 gradi; la temperatura massima durante un cortocircuito non deve superare i 250 gradi e la durata non deve superare i 5 secondi; la temperatura di installazione e posa è la temperatura minima per l'installazione e la posa del cavo, che non è inferiore a 0 gradi; per i cavi posati ad aria-, la temperatura ambiente è di 40 gradi; per i cavi posati nel terreno-, la temperatura ambiente è di 25 gradi.
|
Specifiche e parametri del cavo-singolo con nucleo in alluminio isolato xlpe rivestito in PVC |
|||||
|
Area della sezione trasversale nominale |
Spessore dell'isolamento |
Spessore della guaina |
Complessivamente ca |
ca. peso |
Massima resistenza CC del conduttore a 20 gradi |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Vantaggi principali e scenari applicativi
Il conduttore in alluminio solare di questo cavo è specificamente ottimizzato per i sistemi di energia solare, offrendo una bassa perdita di trasmissione e una forte adattabilità ai cambiamenti di temperatura esterna, essenziali per migliorare l'efficienza della conversione dell'energia solare. Essendo un cavo con guaina in PVC di alta-qualità, il suo strato esterno in PVC fornisce un'eccellente resistenza ai raggi UV e all'acqua, prolungando efficacemente la durata di servizio del cavo nelle installazioni solari esterne. L'isolamento XLPE garantisce prestazioni dielettriche superiori, prevenendo la rottura dell'isolamento e garantendo una trasmissione sicura della potenza.
Con una specifica predefinita di 4x50 mm² e opzioni personalizzabili per sezione trasversale e quantità di conduttori, il cavo solare in alluminio può essere personalizzato per soddisfare i requisiti specifici di diversi livelli di tensione (LV/MV/HV). Questo cavo con guaina in PVC è ampiamente utilizzato nei progetti solari fotovoltaici (PV), nei sistemi di distribuzione dell'energia e nei campi industriali, fornendo un supporto di alimentazione affidabile sia per parchi solari su larga scala-che per installazioni solari su tetto-su piccola scala. La fornitura diretta-in fabbrica da Hebei, Cina, combinata con servizi OEM e ODM e un MOQ di 100-metri, offre soluzioni di approvvigionamento flessibili e convenienti per gli acquirenti globali.
