Panoramica del prodotto

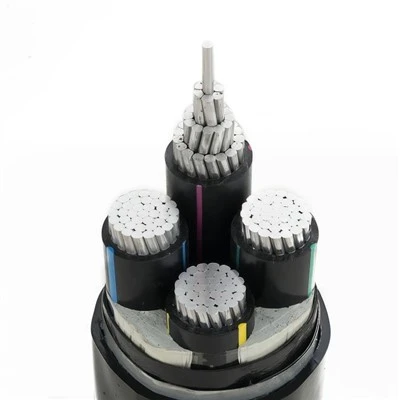

Il cavo di alimentazione a bassa tensione YJLHS (modello YJLHVS) da 0,6/1 KV è un-cavo in lega di alluminio armato nudo interbloccato ad alte prestazioni, progettato per scenari diversificati di trasmissione di potenza ingegneristica. Il suo conduttore adotta la lega di alluminio ad alta-conduttività AA8030 con elevata resistenza allo scorrimento, flessibilità, allungamento e resistenza alla trazione per garantire connessioni stabili. Essendo un cavo di alimentazione professionale per terre rare, è dotato di struttura Bare Linked Armor, che bilancia perfettamente protezione meccanica e flessibilità di installazione.
Questo cavo di alimentazione professionale per terre rare è ampiamente utilizzato nei settori della distribuzione di energia, dell'edilizia, del fotovoltaico, dell'industria, delle ferrovie e dell'edilizia. Adotta un isolamento XLPE a 90 gradi con eccellente resistenza al calore, resistenza all'invecchiamento e prestazioni di combustione eco-compatibili, soddisfacendo pienamente i moderni requisiti di sicurezza antincendio. L'esclusiva Bare Linked Armor utilizza un'armatura a doppia cintura in acciaio ad alta-resistenza per sopportare una grande pressione esterna, supportando l'installazione senza ponti-con raggio di curvatura minimo 7D e forte flessibilità per percorsi complessi.
Il cavo utilizza una guaina in PVC ecologica-resistente alle radiazioni-con buona resistenza alla corrosione per ampie applicazioni in ambienti difficili. Lo strato corazzato interbloccato fornisce una protezione meccanica affidabile e il design leggero riduce le difficoltà di costruzione. Supporta cablaggi di sezione larga-3*300+1*150 mm² e personalizzazione dei colori personalizzata, con un MOQ di 100 metri, adatto per appalti tecnici su larga-scala.
Caratteristiche
- Conduttore:Conduttore in lega di alluminio compattato.
- Isolamento:Polietilene reticolato-ritardante di fiamma-con proprietà-ritardanti di fiamma e-resistenti all'umidità.
- Strato di armatura:Doppia armatura in nastro d'acciaio.
- Guaina:Cloruro di polivinile (PVC) ecologico a 90 gradi (ritardante di fiamma)
|
Sezione trasversale- nominale del conduttore |
Diametro del conduttore |
Spessore dell'isolamento |
Diametro esterno approssimativo del cavo |
Peso approssimativo del cavo |
Resistenza DC dei conduttori a 20 gradi |
Portata di corrente del cavo |
|
mm2 |
mm |
mm |
mm |
kg/km |
Inferiore o uguale a Ω/km |
A |
|
3×25 |
6.00 |
4.5 |
34.81 |
1084 |
1.200 |
105 |
|
3×35 |
7.00 |
4.5 |
36.45 |
1195 |
0.868 |
132 |
|
3×50 |
8.40 |
4.5 |
40.15 |
1482 |
0.641 |
150 |
|
3×70 |
10.00 |
4.5 |
42.35 |
1669 |
0.443 |
185 |
|
3×95 |
11.60 |
4.5 |
47.78 |
2178 |
0.320 |
220 |
|
3×120 |
13.00 |
4.5 |
50.24 |
2420 |
0.253 |
245 |
|
3×150 |
14.60 |
4.5 |
52.97 |
2720 |
0.206 |
275 |
|
3×185 |
16.20 |
4.5 |
55.49 |
3013 |
0.164 |
315 |
|
3×240 |
18.40 |
4.5 |
62.04 |
3858 |
0.125 |
365 |
|
3×300 |
20.60 |
4.5 |
66.26 |
4417 |
0.100 |
410 |
|
3×400 |
23.80 |
4.5 |
71.45 |
5218 |
0.0778 |
455 |
|
3×500 |
26.60 |
4.5 |
79.77 |
6404 |
0.0605 |
500 |
Parametri tecnici fondamentali
|
Elemento parametro |
Dettagli delle specifiche |
Elemento parametro |
Dettagli delle specifiche |
|
Numero di modello |
YJLHS (YJLHVS) |
Tensione nominale |
0,6/1KV |
|
Materiale conduttore |
Lega di alluminio delle terre rare |
Materiale isolante |
XLPE |
|
Dimensioni della sezione trasversale |
3*300+1*150 mm² |
Temperatura di lavoro |
90 gradi |
|
Tipo corazzato |
Armatura nuda interbloccata (Armatura nuda collegata) |
Materiale della giacca |
PVC armato |
|
Raggio minimo di curvatura |
7D |
Tipo di cavo |
Cavo in alluminio |
|
Colore |
Personalizzazione personalizzata |
MOQ |
100 metri |
|
Nome del prodotto |
Cavi armati a catena |
Luogo di origine |
Hebei, Cina |
|
Caratteristiche principali |
Installazione senza bridge-e massima flessibilità |
Applicazione |
Distribuzione di energia, Edilizia, Energia fotovoltaica, Industriale, Ferroviario, Edilizia |
Prestazioni e vantaggi del prodotto
Conduttore in lega di alluminio ad alta-conduttività AA8030:
Come cavo di alimentazione per terre rare di alta-qualità, il conduttore adotta la lega di alluminio ad alta{2}}conduttività AA8030 con ottimizzazione delle terre rare, caratterizzata da elevata resistenza allo scorrimento, elevata flessibilità, elevato allungamento e maggiore resistenza alla trazione, evitando efficacemente guasti al circuito causati dal funzionamento a lungo termine-e dall'espansione termica, garantendo una trasmissione di potenza stabile per grandi-scenari attuali di alimentazione industriale e fotovoltaica.
Isolamento XLPE e guaina in PVC armatura-ecologica:
L'isolamento XLPE resistente alle alte-temperature a 90 gradi ha eccellenti proprietà fisiche, resistenza al calore e resistenza all'invecchiamento, con design a spessore ridotto e caratteristiche di combustione non-tossiche, conforme ai moderni standard di sicurezza antincendio; La guaina è realizzata in PVC ecologico resistente alle radiazioni-, con buona resistenza alla corrosione, agli agenti atmosferici e all'umidità, adattandosi ad ambienti interni, esterni, semi-interrati e corrosivi, con una lunga durata.
Struttura interbloccata con armatura nuda collegata:
L'esclusivo design con armatura nuda interbloccata utilizza un'armatura a doppia cintura in acciaio ad alta-resistenza, in grado di sopportare pressioni esterne e impatti meccanici significativi, mantenendo al tempo stesso un'elevata flessibilità del cavo, realizzando un'installazione senza ponti-, risparmiando sui materiali del ponte e sui costi di costruzione e adattandosi a cantieri complessi e a spazi ristretti.
Costruzione flessibile e conveniente:
Raggio di curvatura minimo di 7D, elevate prestazioni di piegatura, facile da piegare e posare lungo il percorso, la personalizzazione personalizzata del colore può realizzare l'identificazione e la gestione della linea, adatto a vari progetti di cablaggio edilizio, industriale e di edifici pubblici con elevati requisiti di sicurezza e protezione ambientale.
